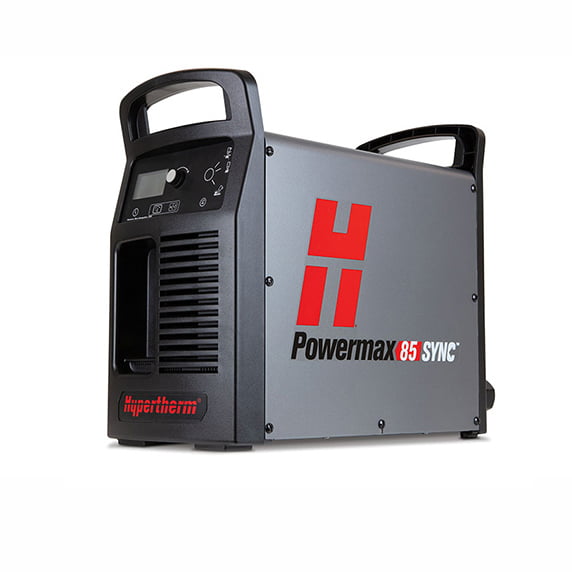

Плазморез Hypertherm Powermax85 SYNC — это воздушно-плазменный резак нового поколения профессионального класса, который значительно упрощает эксплуатацию системы для строжки и рекомендуемой резки до 25 мм (1″). Он отличается автоматизированной настройкой системного процесса с помощью усовершенствованных резаков SmartSYNC® с поддержкой RFID и революционным расходным материалом в виде однокомпонентного картриджа, который позволяет отслеживать данные об использовании. Плазморез Hypertherm Powermax85 SYNC максимизирует производительность за счет сокращения времени простоя, оптимизации качества резки и упрощенного управления запасами расходных материалов.
Плазморез Hypertherm Powermax85 SYNC Преимущества
Простота в использовании
- Картриджи легко идентифицировать по процессу благодаря четкой лазерной маркировке и цветовому кодированию, что исключает перепутывание деталей.
- Резаки и картриджи SmartSYNC с поддержкой RFID автоматически устанавливают правильную силу тока и режим работы, исключая ошибки при настройке.
- Обнаружение окончания срока службы расходных материалов устраняет неопределенность в вопросе о том, когда менять картридж.
- Меньше усталости оператора при работе с ручными резаками благодаря нашему новому гибкому свинцу. Поводок обладает такой же прочностью, как и предыдущий материал свинцовой оболочки, и также будет использоваться в роботизированных резаках.
Лучшая в отрасли надежность
- Резаки SmartSYNC разработаны для прочных промышленных условий.
- Технология SpringStart™ обеспечивает стабильный запуск и более надежный резак.
- Лучшая в отрасли надежность сокращает время простоя производства.
Технические характеристики плазмореза Hypertherm Powermax85 SYNC
Производительность резки
| Вместимость | Толщина | Скорость резки |
|---|---|---|
| Рекомендуется | 25 мм (1″) | 500 мм/мин (20 ipm) |
| 32 мм (1-1/4″) | 250 мм/мин (10 ipm) | |
| Увольнение (ручная резка) | 38 мм (1-1/2″) | 125 мм/мин (5 ipm) |
| Пирс* | 20 мм (3/4″) |
*Номинал проколадля ручной резки или механизированной резки с программируемым контролем высоты резака.
Максимальное удаление строжки
| Вместимость | Скорость съема металла | Профиль строжки |
|---|---|---|
| Типичная выемка | 8,2 кг (18,2 фунта) в час | 3,5 мм D x 6,6 мм W (0,14″ D x 0,26″ W) |
Общие технические характеристики
| Входные напряжения | 200-480 В, 1-PH, 50/60 Гц 200-600 В, 3-PH, 50/60 Гц |
|---|---|
| Мощность киловатта | 12.2 кВт |
| Входной ток | 200/208/240/480, 1-PH 70/68/58/29 A @ 12,2 кВт 200/208/240/480/600 V, 3-Ф 42/40/35/18/17 A @ 12,2 КВТ |
| Выходной ток | 25-85 A |
| Номинальное выходное напряжение | 143 VDC |
| Рабочий цикл при температуре 104° F | 60% @ 85 A, 230-600 В, 3-Ф 60% ПРИ 85 А, 480 В, 1-Ф 50% @ 85 A 240 В, 1-Ф 50% @ 85 A, 200-208 В, 3-Ф 40% ПРИ 85 А, 200-208 В, 1-Ф 100% @ 66 A, 230-600 В, 1/3-PH |
| Напряжение разомкнутой цепи (OCV) | 305 VDC |
| Размеры с ручками | 483 мм Д; 233 мм Ш; 430 мм В (19″ Д; 9,2″ Ш; 17″ В) |
| Вес с резаком/7,6 м (25′) | 32 кг (67 фунтов) |
| Газоснабжение | Чистый, сухой, безмасляный воздух или азот |
| Оптимальное давление газа на входе | 7,6-8,3 бар (110-120 фунтов на кв. дюйм) |
| Минимальное давление газа на входе | 5,2 бар (75 фунтов на кв. дюйм) |
| Рекомендуемый расход газа на входе | Резка: 210 I/мин @ 5,9 бар (450 scfh, 7,5 scfm @ 85 psi) Строжка: 210 I/мин @ 4,8 бар (450 scfh, 7,5 scfm @ 70 psi) |
| Длина кабеля входного питания | 3 m (10′) |
| Тип источника питания | Инвертор-IGBT |
| Требования к приводу двигателя | 20 кВт для полной мощности 85 А |
| Сертификация | Сертифицировано CSA для использования в Северной и Южной Америке и Азии, кроме Китая |
| Гарантия | Гарантия на блоки питания составляет 3 года, на резаки — 1 год. |
Информация о покупке
Посетите нашу страницу «Где купить «, чтобы найти потенциального партнера, или свяжитесь с Hypertherm напрямую, если вам нужна дополнительная помощь.
Стандартные конфигурации
| CSA | Ручной резак 75° | Ручной резак 75° и 15° | Полноразмерный машинный резак 180° | 180° полноразмерный машинный резак и 75° ручной резак | |||||
|---|---|---|---|---|---|---|---|---|---|
| Длина провода резака | 7.6 m (25′) | 15.2 m (50′) | 7.6 m (25′) | 7.6 m (25′) | 10.7 m (35′) | 15.2 m (50′) | 10,7 м/7,6 м (35’/25′) | ||
| Источники питания Powermax85 SYNC | Без дистанционной подвески | С дистанционной подвеской | Без дистанционной подвески | Без дистанционной подвески | С дистанционной подвеской | Без дистанционной подвески | С дистанционной подвеской | ||
| Стандартный источник питания | 087183 | 087184 | 087187 | ||||||
| Источник питания с портом CPC и делителем напряжения | 087185 | 087186 | 087207 | 087189 | 087208 | 087190 | 087191 | ||
| Источник питания с портом CPC, делителем напряжения и последовательным портом | 087192 | 087218 | 087219 | ||||||
| CE | Ручной резак 75° | Ручной резак 75° и 15° | Полноразмерный машинный резак 180° | 180° полноразмерный машинный резак и 75° ручной резак | |||||
|---|---|---|---|---|---|---|---|---|---|
| Длина провода резака | 7.6 m (25′) | 15.2 m (50′) | 7.6 m (25′) | 7.6 m (25′) | 10.7 m (35′) | 15.2 m (50′) | 10,7 м/7,6 м (35’/25′) | ||
| Источники питания Powermax85 SYNC | Без дистанционной подвески | С дистанционной подвеской | Без дистанционной подвески | Без дистанционной подвески | С дистанционной подвеской | Без дистанционной подвески | С дистанционной подвеской | ||
| Стандартный источник питания | 087196 | 087197 | 087200 | ||||||
| Источник питания с портом CPC и делителем напряжения | 087198 | 087199 | 087201 | 087202 | 087203 | 087204 | |||
| Источник питания с портом CPC, делителем напряжения и последовательным портом | 087205 | 087220 | 087206 | ||||||
Пользовательские конфигурации
Выберите источник питания, резак, рабочий кабель, картриджи и другие компоненты
Варианты электропитания
| Стандартный источник питания | Источник питания с портом CPC и делителем напряжения | Источник питания с портом CPC, делителем напряжения и последовательным портом | |
|---|---|---|---|
| Powermax85 SYNC 200-600 В CSA | 087213 | 087214 | 087215 |
| Powermax85 SYNC 400 В CE | 087210 | 087211 | 087212 |
Варианты факелов
Просмотрите раздел «Резаки и расходные материалы» ниже для выбора резаков и картриджей.
Варианты кабелей
| Кабели управления | ||||||
|---|---|---|---|---|---|---|
| Длина кабеля | Дистанционный кулон | ЧПУ, лопаточный разъем, разделенное напряжение | ЧПУ, лопаточный разъем, без разделенного напряжения | ЧПУ, разъем D-sub, разделенное напряжение | RS-485 Последовательная связь, нетерминированная | RS-485 Последовательная связь, D-sub |
| 7.6 m (25′) | 128650 | 228350 | 023206 | 223048 | 223236 | 223239 |
| 15.2 m (50′) | 128651 | 228351 | 023279 | 123896 | 223237 | 223240 |
| 22.8 m (75′) | 128652 | |||||
| Рабочие кабели | |||
|---|---|---|---|
| Длина кабеля | Ручной зажим | Зажим C-образного типа | Кольцевая клемма |
| 7.6 m (25′) | 223035 | 223203 | 223209 |
| 15.2 m (50′) | 223034 | 223204 | 223210 |
| 22.8 m (75′) | 223033 | 223205 | 223211 |
Фонари SmartSYNC
Резаки SmartSYNC оснащены функцией RFID, которая при соединении с картриджем Hypertherm обеспечивает связь с системой Powermax SYNC для автоматической установки силы тока и процесса на источнике питания. Доступны конфигурации ручных, механизированных и роботизированных резаков.
| Ручные фонари | Машинные резаки | Робот/мини | ||||
|---|---|---|---|---|---|---|
| 75° | 15° | 180° | 180° | 90° | 45° | |
| 4.5 m (15′) | 059733 | |||||
| 7.6 m (25′) | 059726 | 059723 | 059719 | 059734 | 059731 | 059729 |
| 10.7 m (35′) | 059720 | |||||
| 15.2 m (50′) | 059727 | 059724 | 059721 | 059735 | 059732 | 059730 |
| 22.8 m (75′) | 059728 | 059725 | 059722 | 059767 | 059766 | |
Плазменный резак Hypertherm Powermax85 SYNC Картриджи Hypertherm
Платформа расходных материалов для картриджей Hypertherm — это революционное изменение стандартных расходных материалов для воздушной плазмы. Каждый картридж из одной детали оптимизирован по процессу и силе тока для обеспечения производительности при значительном упрощении деталей, необходимых для резки или строжки плазмой.
Картриджи Hypertherm для систем Powermax производятся с соблюдением наших высоких стандартов качества и надежности. В процессе производства мы проводим пробный отстрел каждого патрона для обеспечения правильной сборки и функционирования. В результате на наконечнике патрона могут остаться следы ожогов. Это нормально и не является признаком повреждения.
Волочильная резка и FineCut для ручных резаков
Эти картриджи имеют другие размеры по сравнению с традиционными расходными материалами, что необходимо учитывать при использовании шаблонов и направляющих для резки.
Драг-патрон:
Картридж FineCut:
Плазморез Hypertherm Powermax85 SYNC механизированный и FineCut для машинных резаков
| Картриджи Hypertherm | |
| Процесс | Картридж |
| 85 A | 428934 |
| 65 A | 428930 |
| 45 A | 428925 |
| Механизированная резка FineCut® | 428926 |
| Комплект омических колец | 428895 (содержит 3 омических кольца #420580) |
Механизированные патроны можно использовать на ручных резаках, если требуется стойкая защита.
Плазменный резак Powermax85 SYNC Максимальное удаление и максимальный контроль строжки
| Картриджи Hypertherm | |
| Процесс | Картридж |
| Максимальное удаление строжки 45-85 A | 428932 |
| Максимальная контрольная строжка 45-85 A | 428933 |

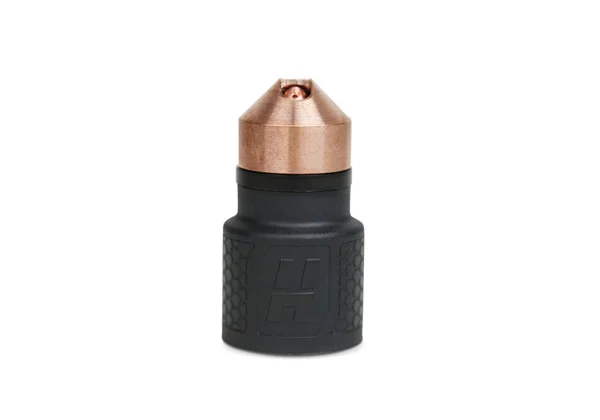

Плазменный резак Powermax85 SYNC Опции FlushCut
| Картриджи Hypertherm | |
| Процесс | FlushCut™ |
| 85 A | 428953 |
| 65 A | 428952 |
