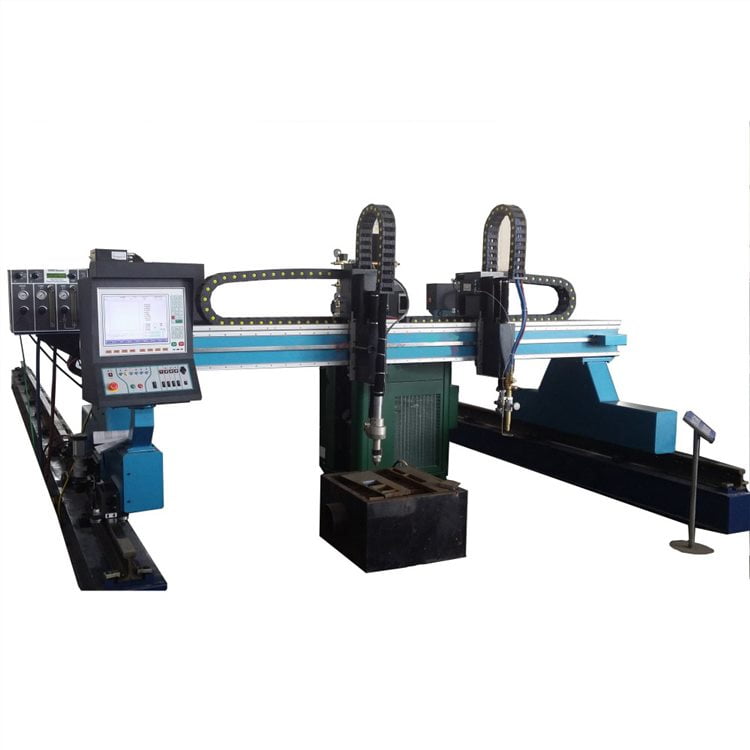

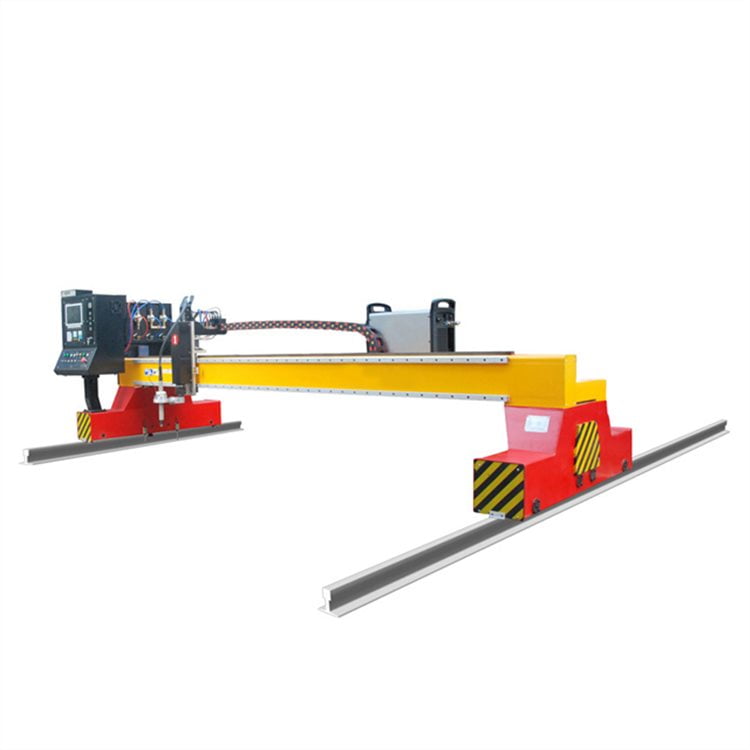

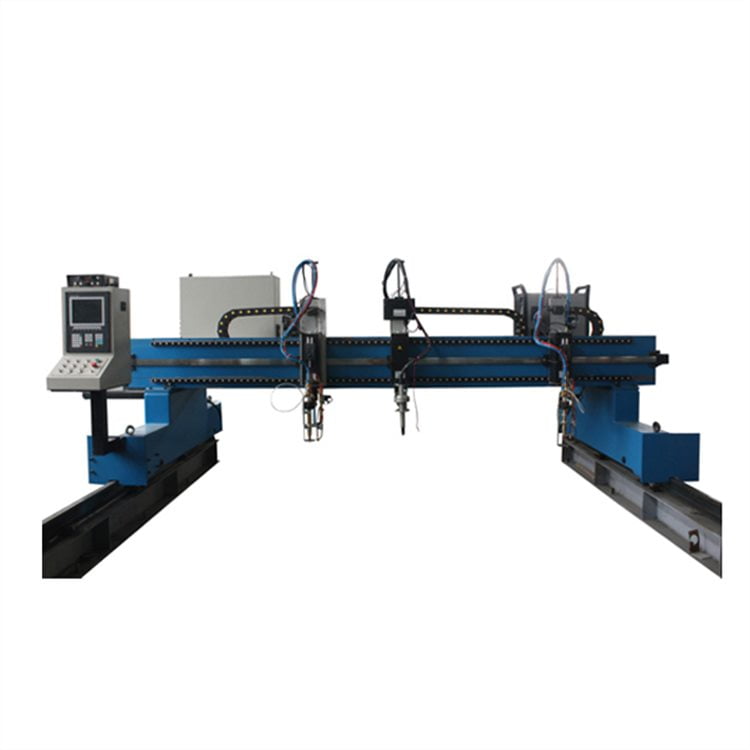

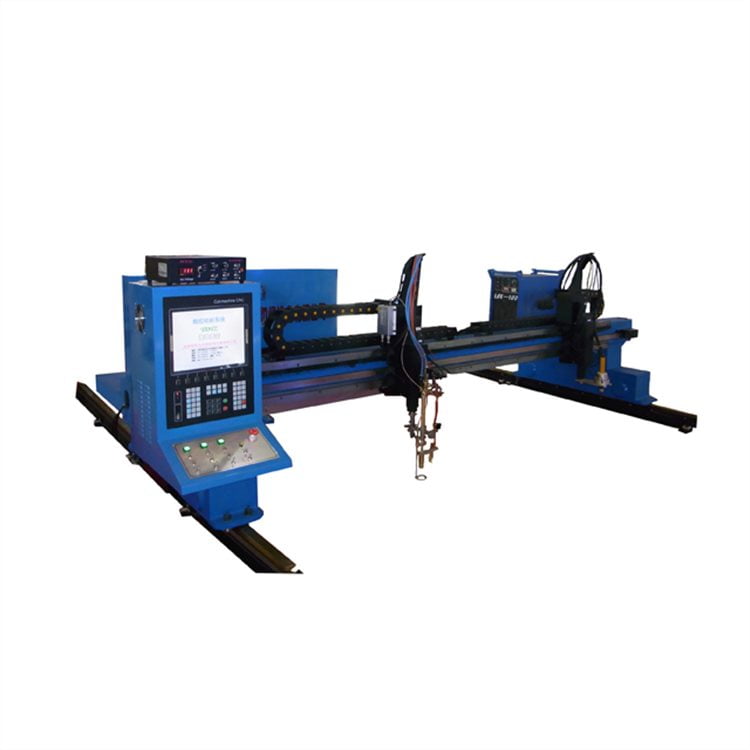

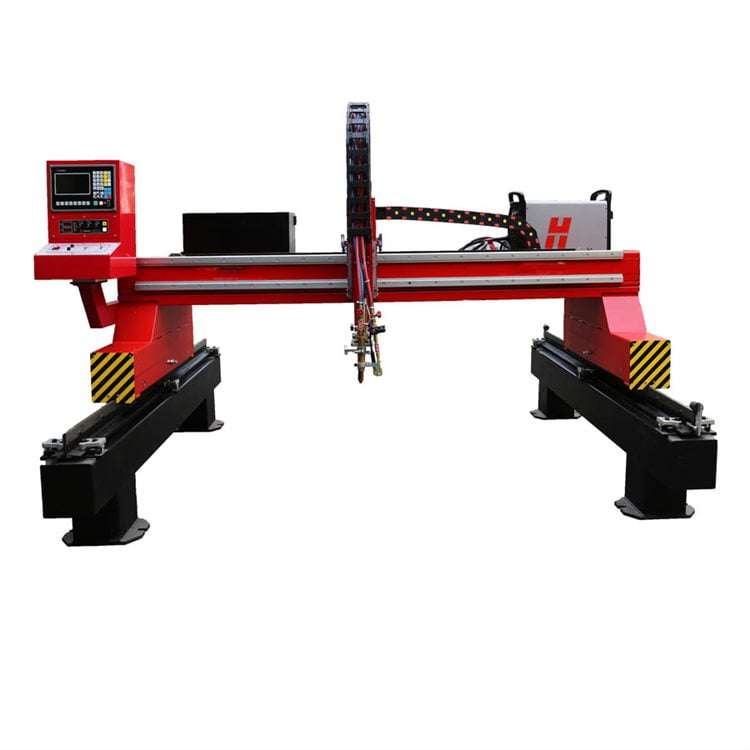

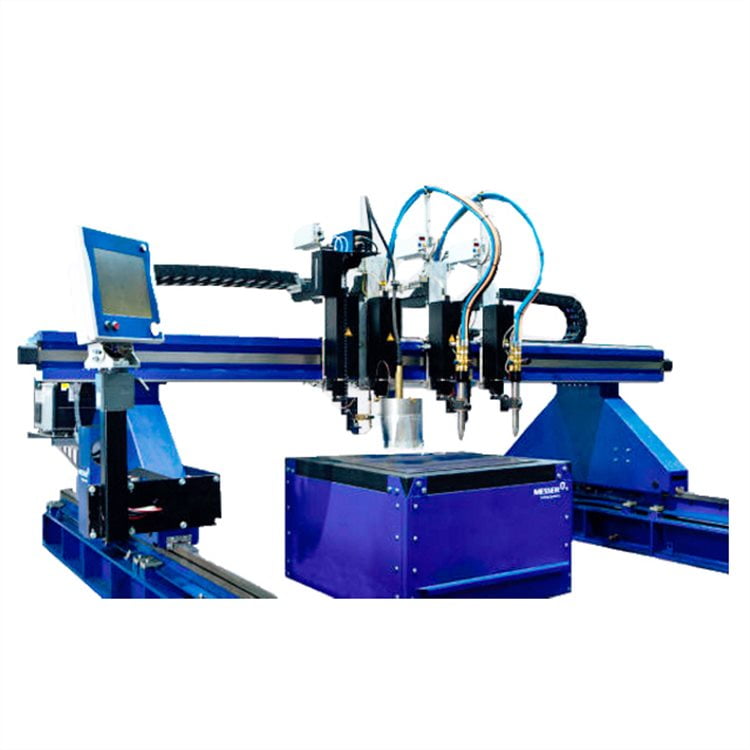

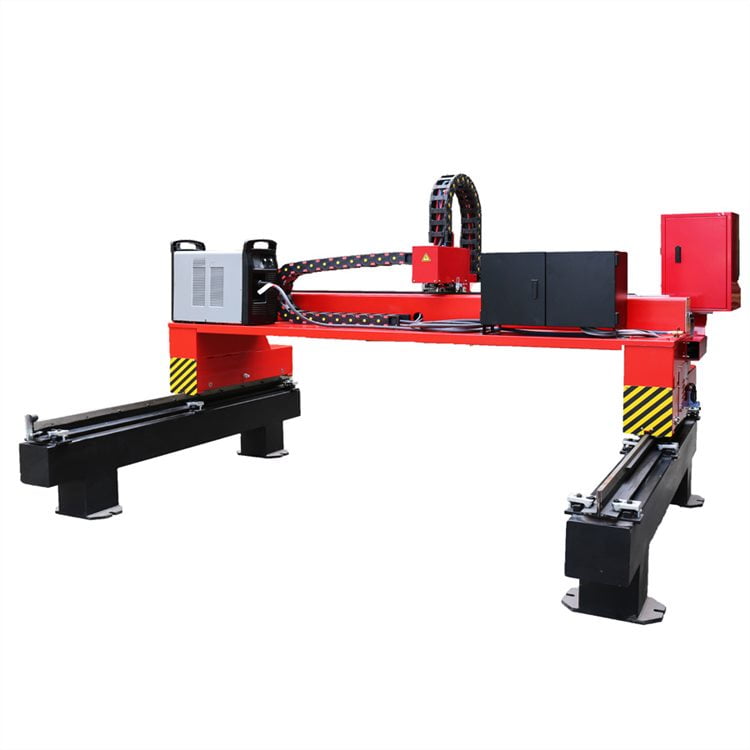

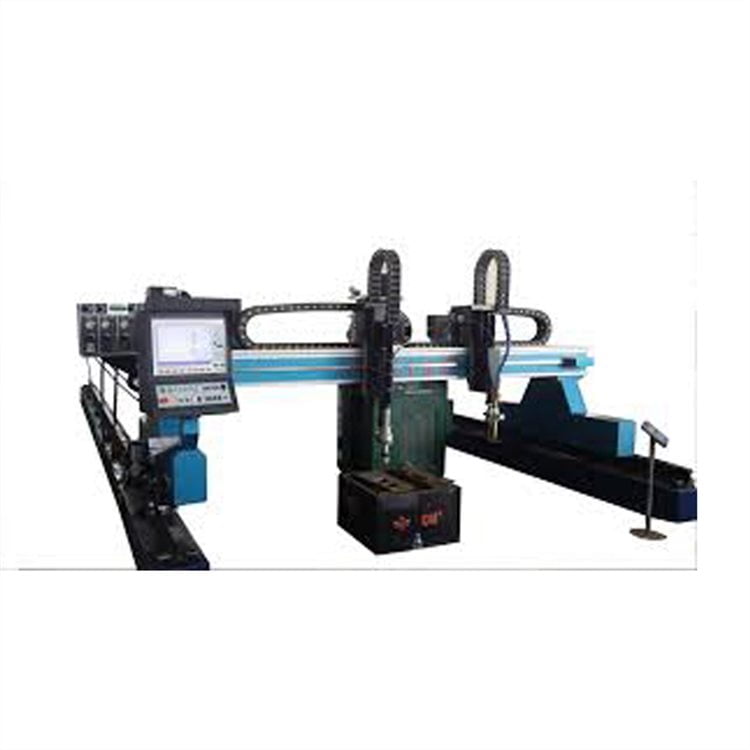

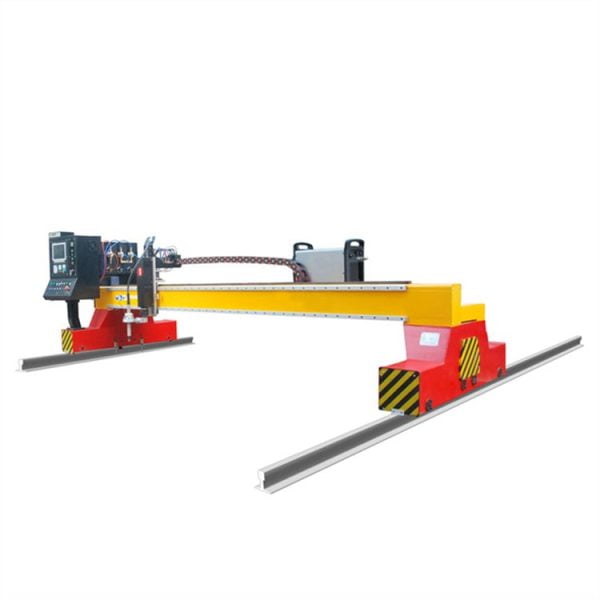

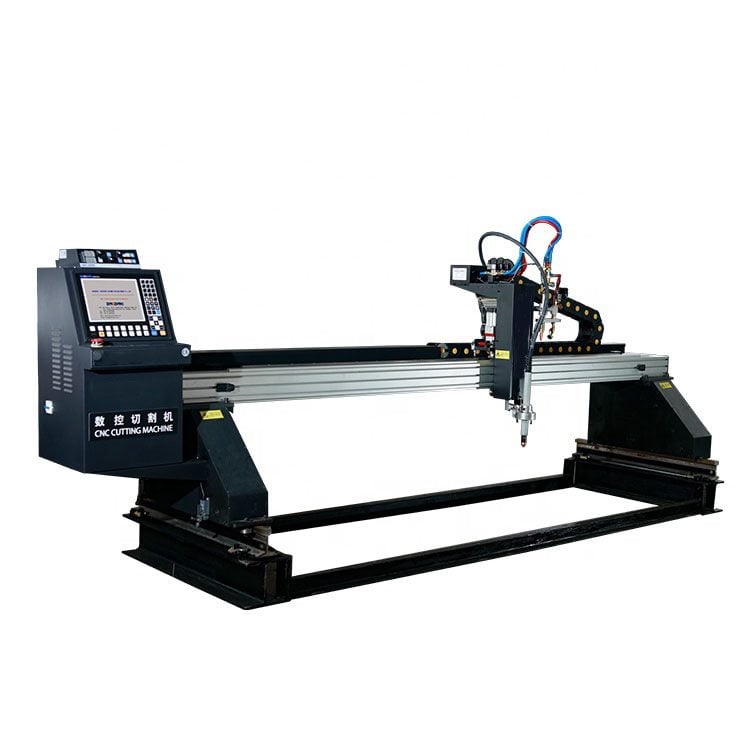

CNC портальный плазменный резак / резак машина портальной структуры, поперечный пролет 3м, 4м, 5м, 6м, 8м и другие спецификации, приводятся в действие двусторонней, стабильная работа, хорошая конфигурация, высокая эффективность, могут быть использованы для различных углеродистой стали, марганцевой стали, нержавеющей стали и других металлических материалов большой, средней и малой резки стальных листов.Также может быть настроен в соответствии с требованиями пользователей более резак факел, или настроен в специальной формы резки и прямой резки двойного назначения режима резки, также может быть опционально с мощностью или плазмы автоматической системы выравнивания.
CNC портальный плазменный резак/резательная машина Детали продукта:
Система управления продольным приводом:
Продольное использование двойной шестерни реечного зацепления, оснащенной высокоточным редуктором, плюс обратная связь по скорости и положению, для достижения высокой точности позиционирования привода.
Система управления боковым приводом:

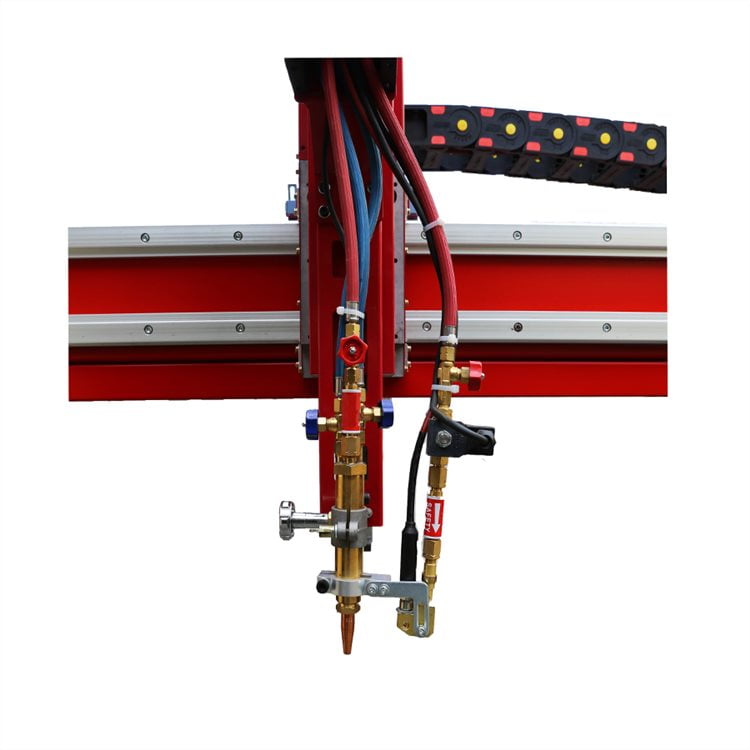

Высокоточная одноосная направляющая рельса используется для осуществления плавного перемещения одинакового и зеркального изображения между ведущим и ведомым резаком через устройство стальной проволоки.
Режим пневматической передачи:
В продольном направлении движения машины имеется множество рабочих кабелей, кабелей заземления и источников воздуха, поэтому продольное перемещение груза очень велико, что повлияет на стабильность хода и надежность машины. Использование прицепного цепного механизма следования обеспечивает чистоту трубопровода и может уменьшить тенденцию к перетиранию машины в высокоскоростном поворотном отсеке.
Это позволяет предотвратить износ трубопровода, вызванный высокоскоростным движением реза, и одновременно сэкономить ненужную длину трубопровода.

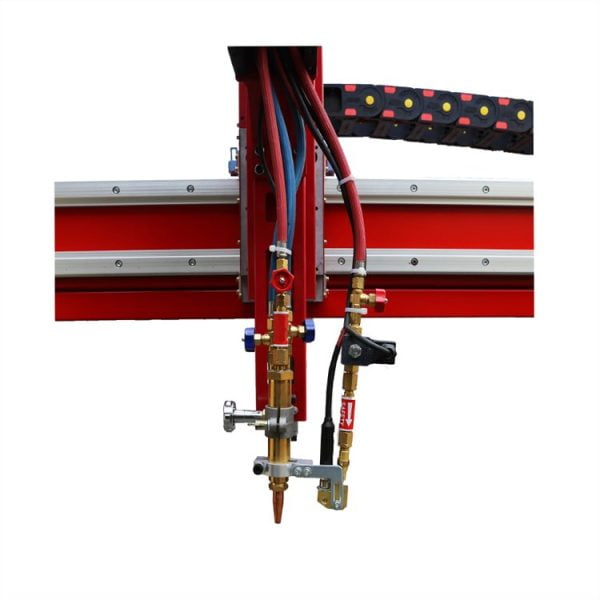

Устройство защиты резака плазменной резки от столкновений:
Механизм защиты от столкновений на 360° управляется датчиками. Как только плазменный резак ударяется в любом направлении, машина немедленно прекращает движение.
CNC портальный плазменный резак/режущая машина Эффект плазменной резки
Экономичный плазменный резак/резательная машина с ЧПУ портального типа Эффект пламенной резки
Параметры портального плазменного резака/резательной машины с ЧПУ
| Модель | MCQC-2040 | MCQC-2060 | MCQC-2080 | MCQC-2560 | MCQC-3060 | MCQC-3080 | MCQC-30100 | MCQC-30120 |
| Эффективная ширина резания (мм) | 2000 | 2000 | 2000 | 2500 | 3000 | 3000 | 3000 | 3000 |
| Эффективная длина реза (мм) | 4000 | 6000 | 8000 | 6000 | 6000 | 8000 | 10000 | 12000 |
| Стандартное количество резаков (комплект) | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Длина пути (м) | 4、6、8、10、12…… Дорожка: 2 м/секция, длина пути по желанию | |||||||
| Перемещение резака (мм) | 150 | |||||||
| Толщина реза (мм) | Плазменная резка: 5 — 200 мм Плазменная резка: 1 — 50 мм (в соответствии с размером плазмы) | |||||||
| Скорость резания (мм/мин) | Плазменная резка:0 — 1000 мм/мин Плазменная резка:0 — 5000 мм/мин | |||||||
| Скорость холостого хода (мм/мин) | 0 — 6000 мм/мин | |||||||
| Источник питания | AC220 V/ 380 V 50HZ | |||||||
| Метод привода | Двусторонний привод | |||||||
| Мощность двигателя привода машины | 800 ВТ/ 2500 ВТ | |||||||
| Режим резки | Плазменная резка: кислород + ацетилен, пропан Плазменная резка: сжатый воздух, кислород, азот и т.д. | |||||||
Форма приведена только для справки, за дополнительной информацией обращайтесь к персоналу.
